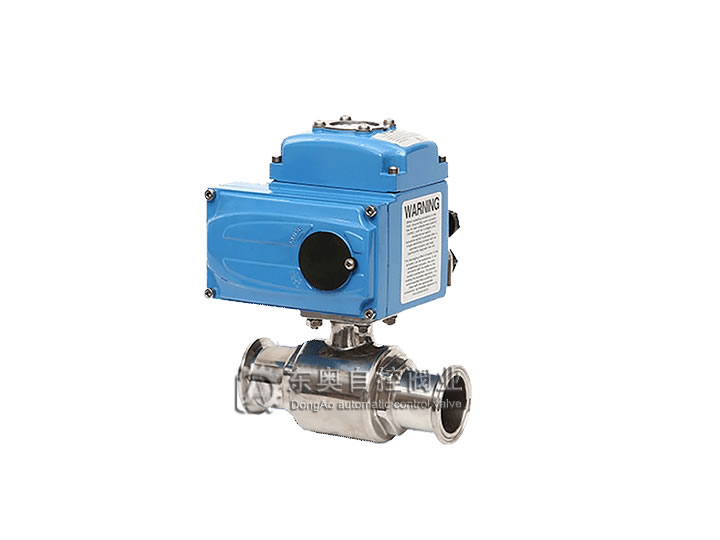

產品概述
本公司的衛生級電動球閥皆經過了精密的檢驗流程和嚴格的品質管理，流道經過精密拋光和除菌處理，采用了全包的F4密封，沒有死角且容易清洗。衛生級電動球閥閥體采用不銹鋼精制而成，流道內壁0.5um電子拋光，保持流體暢通無阻。密封面采用的全包PTFE沒有死角，保證衛生。衛生級電動球閥廣泛應用于啤酒工程、食品工程、化學工程、制藥工程、生物工程和水處理工程等領域。
技術參數
|
公稱通徑
|
15～102mm
|
|
公稱壓力
|
PN1.0MPa
|
|
閥軸材質
|
不銹鋼
|
|
閥體材質
|
304/316/316L不銹鋼
|
|
球體材質
|
304/316/316L不銹鋼
|
|
閥座密封
|
PTFE
|
|
溫 度
|
PTFE≤180℃
|
|
連接型式
|
快裝式、焊接式、螺紋式
|
|
適用介質
|
啤酒、葡萄酒、生物工程、食品、制藥、飲料、乳品等
|
|
特 點
|
安全衛生，密封好、使用壽命長
|
執行器技術參數
|
執行器類別
|
引進型EI-TORK系列執行器參數
|
引進型EXI-TORK系列執行器參數
|
|
電源電壓
|
標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V DC
|
|
輸出力矩
|
50N·M～2000N·M
|
50N·M～4000N·M
|
|
動作范圍
|
0～90° 0～360°
|
0～90°、0°～270°可選
|
|
控制方式
|
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
|
|
動作時間
|
15秒/30秒/60秒
|
18S～112S
|
|
保護裝置
|
過熱保護
|
內置過熱保護、過載保護
|
|
環境溫度
|
-30°～60°
|
-20℃～+70℃
|
|
手動操作
|
同附帶手柄操作
|
機械離合機構，配手輪操作
|
|
機械限位
|
電氣、機械二重限位
|
電氣、機械二重限位
|
|
防護等級
|
IP65
|
IP65、IP67、可定制IP68
|
|
防爆等級
|
無防爆
|
ExdⅡ BT6,ExdⅡ CT5
|
|
位置測量
|
可選裝開關或電位計
|
電位計、比例控制單元
|
|
驅動電機
|
8W/E
|
鼠籠式異步電機
|
|
進線接口
|
2個 G1/2〞M18*1.5
|
2個 PF 3/4”
|
|
殼體材料
|
鋁合金
|
鋁合金
|
|
外涂層
|
干粉，環氧聚酯，具有超強防腐功能
|
（1）功能強勁：智能型、調節型、開關式。
（2）體積小巧：體積僅相當于同類產品的35%左右。
（3）使用方便：采用單相電源，接線簡單；采用球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
（4）保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
（5）智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和準確定位。
安裝尺寸
|
通徑Ø
|
D
|
G
|
L
|
H
|
A
|
A1
|
|
配JOX
|
配JHQ
|
配JOX
|
配JHQ
|
配JOX
|
配JHQ
|
|
15
|
12.7
|
34
|
100
|
115
|
285
|
115
|
270
|
40
|
137
|
|
20
|
17.2
|
50.5
|
100
|
115
|
290
|
115
|
270
|
40
|
137
|
|
25
|
25
|
50.5
|
120
|
147
|
300
|
161
|
270
|
40
|
137
|
|
32
|
31.8
|
50.5
|
130
|
150
|
320
|
161
|
270
|
40
|
137
|
|
38
|
35.6
|
50.5
|
150
|
152
|
335
|
161
|
270
|
40
|
137
|
|
51
|
48.6
|
64
|
200
|
172
|
350
|
188
|
270
|
40
|
137
|
|
63
|
60.3
|
77.5
|
210
|
192
|
360
|
188
|
270
|
40
|
137
|
|
76
|
72.9
|
91
|
220
|
197
|
380
|
188
|
346
|
40
|
137
|
|
89
|
88.9
|
106
|
260
|
224
|
400
|
267
|
346
|
40
|
137
|
|
102
|
101.6
|
119
|
320
|
232
|
440
|
567
|
346
|
40
|
137
|
產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式（開關型，調節型）、控制信號（4-20mA，1-5V）、作用方式（電-開式，電-關式）。
產品用途
不銹鋼衛生級卡箍球閥，皆經過了精密的檢驗流程和嚴格的品質管理，留到經過精密拋光和細菌處理，采用了全包的4F密封，沒有死角且容易清洗。執行器與球閥連接無需支架，減少了因安裝連接引起的質量問題，同事也為了廠區密密麻麻的設備節約了空間。
|
客戶采購清單請傳真至 0510-81812322，或來電咨詢 17768309646 18550574008
客戶對產品有特殊要求，須在訂貨合同中提供詳細說明：
